Что такое электрохромное стекло и в чем его особенность
Электрохромное стекло — это высокотехнологичный светопрозрачный материал, способный изменять свою прозрачность под воздействием электрического напряжения. В отличие от традиционных решений (тонированных стекол, пленок или механических жалюзи), электрохромные конструкции обеспечивают динамический контроль светопропускания: от полной прозрачности до глубокого затемнения — одним нажатием кнопки. Эта технология особенно востребована в современной архитектуре и дизайне интерьеров, где важны эстетика, функциональность и энергоэффективность. Специалисты компании «ХАРТЕК» интегрируют электрохромные стекла в проекты стеклянных перегородок, фасадного остекления и интерьерных решений, обеспечивая клиентам инновационный контроль над световой средой помещения.
Определение и базовый принцип работы
В основе электрохромного стекла лежит многослойная структура с активными компонентами, реагирующими на подачу электрического тока. При подключении напряжения ионы (чаще всего лития или водорода) перемещаются между слоями материала, изменяя его оптические свойства. В результате стекло плавно переходит из прозрачного состояния в затемненное — и обратно.
| Параметр | Электрохромное стекло | Тонированное стекло | Пленка с переключением (PDLC) |
|---|---|---|---|
| Управление прозрачностью | Плавное, регулируемое | Статичное | Вкл/выкл (без градаций) |
| Энергопотребление | Только при переключении | Отсутствует | Постоянно в рабочем режиме |
| Защита от УФ | До 99% | Зависит от покрытия | Ограниченная |
| Приватность | Регулируемая | Постоянная | Только в режиме «матовый» |
Инженеры «ХАРТЕК» учитывают эти различия на этапе проектирования, помогая заказчику выбрать оптимальное решение под задачи объекта — будь то офисная перегородка с регулируемой приватностью или фасад с адаптивной солнцезащитой.
Из чего состоит «умное» стекло
Конструкция электрохромного стекла напоминает «сэндвич» из функциональных слоев, каждый из которых выполняет свою роль:
- Внешние стеклянные панели — обеспечивают механическую прочность и защиту внутренних слоев.
- Прозрачные проводящие покрытия (ITO или аналоги) — распределяют напряжение по поверхности стекла.
- Электрохромный слой — активный материал (чаще всего на основе оксида вольфрама), изменяющий оптическую плотность.
- Ионопроводящий электролит — среда для миграции ионов между слоями.
- Ионно-аккумулирующий слой — «резервуар» для ионов в одном из состояний стекла.
В зависимости от задачи и бюджета, электрохромные технологии реализуются в разных форматах:
- Пленочные решения (PDLC/EC-пленка) — тонкие гибкие модули, которые можно наносить на существующее остекление. Оптимальны для интерьерных перегородок и реконструкции.
- Триплекс с электрохромным слоем — многослойная конструкция повышенной безопасности, подходящая для фасадов и зон с высокими требованиями к прочности.
- Электрохромные стеклопакеты — герметичные блоки с вакуумной или газонаполненной камерой, обеспечивающие максимальную тепло- и звукоизоляцию.
Компания «ХАРТЕК» работает со всеми форматами электрохромных конструкций. Мы помогаем подобрать тип стекла с учетом эксплуатационных требований: от влагостойкости для ванных комнат до ударопрочности для общественных пространств. При необходимости организуем производство нестандартных размеров и форм — под ваш архитектурный проект.
При заказе электрохромного остекления заранее предусмотрите подвод электропитания и место размещения блока управления. Специалисты «ХАРТЕК» включают эти параметры в проектную документацию на этапе эскиза, чтобы монтаж прошел без доработок и задержек.
Как работает технология: от импульса до изменения прозрачности
Принцип действия электрохромного стекла часто называют «электронной тонировкой», но за этим простым определением скрывается сложный физико-химический процесс. В отличие от жидкокристаллических пленок, которые просто рассеивают свет, электрохромные материалы реально изменяют свою оптическую плотность — поглощают или пропускают световые волны. Разберем, как именно происходит это превращение и какие параметры влияют на скорость, плавность и экономичность работы «умного» стекла.
Физика процесса: ионы, напряжение и оптические свойства
В основе технологии лежит явление электрохромизма — обратимое изменение цвета или прозрачности материала под действием электрического поля.
Процесс можно разделить на несколько ключевых этапов:
- Подача напряжения — при нажатии кнопки или срабатывании автоматики на проводящие слои стекла подается низковольтный импульс постоянного тока (обычно 1–5 В).
- Миграция ионов — ионы лития, водорода или другого электролита начинают перемещаться через ионопроводящий слой к электрохромному материалу (чаще всего — оксиду вольфрама WO₃).
- Изменение оптических свойств — внедрение ионов в кристаллическую решетку электрохромного слоя меняет его электронную структуру, что приводит к поглощению видимого света: стекло темнеет.
- Обратный процесс — при смене полярности напряжения ионы возвращаются в исходный слой, и стекло постепенно восстанавливает прозрачность.
Процесс полностью обратим и не сопровождается деградацией материалов при соблюдении эксплуатационных норм. Ресурс качественных электрохромных стекол составляет от 20 000 до 100 000 циклов переключения — это 10–20 лет ежедневной эксплуатации.
Скорость и плавность переключения
Один из ключевых параметров, влияющих на пользовательский опыт, — время перехода между состояниями. Оно зависит от площади стекла, типа электрохромного материала и мощности источника питания.
Типичные показатели скорости:
- Малые форматы (до 0,5 м²): 10–30 секунд до полного затемнения
- Средние панели (0,5–2 м²): 30–90 секунд
- Крупноформатные решения (от 2 м²): 1,5–3 минуты
Затемнение происходит не мгновенно, а плавно — это особенность технологии, а не недостаток. Плавность позволяет избежать резких перепадов освещенности и создает комфортную визуальную среду.
Возможности регулировки (диммирование):
Современные контроллеры позволяют не просто переключать стекло между двумя состояниями, а плавно регулировать степень прозрачности — например, установить 40%, 60% или 80% светопропускания. Это особенно удобно в сценариях:
- Защита от бликов на мониторах в офисе
- Создание приватной, но не полностью закрытой зоны в переговорной
- Адаптация остекления под угол падения солнечных лучей в течение дня
Специалисты «ХАРТЕК» настраивают контроллеры управления под индивидуальные сценарии заказчика. Мы можем запрограммировать плавные переходы, задержки включения или привязку к датчикам освещенности — чтобы стекло работало именно так, как нужно вашему объекту.
Энергопотребление и режимы работы
Электрохромные стекла выгодно отличаются от альтернатив (например, жидкокристаллических пленок PDLC) минимальным энергопотреблением:
| Режим | Потребление энергии | Пояснение |
|---|---|---|
| Переключение | 1–5 Вт/м² в течение 30–180 сек | Энергия расходуется только на миграцию ионов |
| Поддержание состояния | 0 Вт/м² | Стекло «запоминает» состояние без подачи тока |
| Ожидание | <0,1 Вт/м² | Минимальное потребление контроллера в режиме ожидания |
Для стеклянной перегородки площадью 3 м² полное переключение из прозрачного в затемненное состояние потребует около 15 Вт/мин энергии — это меньше, чем работа одной светодиодной лампы за час.
Режимы эксплуатации:
- Ручной — пользователь управляет стеклом по необходимости через выключатель или приложение
- Автоматический по датчикам — стекло реагирует на уровень освещенности, температуру, присутствие людей
- Сценарный — переключение по расписанию или в составе комплексных сценариев «умного дома» (утро/вечер, «кино», «совещание» и т.д.)
Снижение теплопритоков через остекление на 30–60% позволяет уменьшить нагрузку на системы кондиционирования. В масштабах офисного здания это дает экономию электроэнергии до 15–20% в летний период.
Электрохромная технология сочетает в себе надежность, энергоэффективность и гибкость управления. Понимание физических принципов работы помогает правильно интегрировать «умное» стекло в проект — будь то частный интерьер или масштабный фасад. Инженеры «ХАРТЕК» готовы проконсультировать по техническим нюансам и подобрать оптимальное решение под ваши задачи.
Способы управления электрохромным остеклением
Электрохромные стекла предлагают гибкие варианты управления — от простой настенной кнопки до сложной интеграции в экосистему «умного здания». Выбор способа зависит от задач объекта, бюджета и желаемого уровня автоматизации.
Ручное управление
Базовый и наиболее доступный вариант. Включает:
- Настенные выключатели и сенсорные панели
- Пульты дистанционного управления
- Локальные контроллеры с кнопками «Прозрачно» / «Затемнено» / «Стоп»
Идеально для небольших проектов: перегородок в кабинете, ванной или гардеробной.
Автоматизация и интеграция в системы «умный дом»
Для повышения комфорта и энергоэффективности стекло подключают к датчикам и централизованным системам:
- Датчики освещенности — автоматическое затемнение при ярком солнце
- Термостаты — регулировка прозрачности для снижения теплопритоков
- Датчики присутствия — приватность при входе в помещение
- Таймеры и сценарии — работа по расписанию (утро/вечер, рабочий день)
Можно настроить интеграцию с популярными платформами (KNX, Z-Wave, Matter), обеспечивая стабильную работу остекления в составе комплексной автоматизации объекта.
Управление через мобильные приложения и облачные платформы
Современный уровень контроля — удаленное управление со смартфона или планшета:
- Регулировка степени прозрачности в реальном времени
- Создание и редактирование сценариев («Совещание», «Отдых», «Защита от солнца»)
- Мониторинг состояния стекол и энергопотребления
- Доступ для нескольких пользователей с разграничением прав
Для офисных и коммерческих объектов рекомендуем комбинированный подход: автоматика для энергоэффективности + ручное переопределение для гибкости. Инженеры «ХАРТЕК» помогут разработать оптимальную схему управления под ваш сценарий эксплуатации.
Преимущества и ограничения технологии
Электрохромные стекла — это инновационное решение, которое меняет представление о комфорте и энергоэффективности в строительстве. Однако, как и любая технология, они имеют как сильные стороны, так и нюансы, которые важно учитывать на этапе проектирования. Разберем объективно: что вы получаете, выбирая «умное» остекление, и к чему стоит подготовиться заранее.
Ключевые преимущества
| Преимущество | Как это работает | Практическая польза |
|---|---|---|
| Регулируемая приватность | Мгновенное переключение между прозрачным и затемненным состоянием | Замена штор, жалюзи и перегородок — больше свободы в дизайне и зонировании |
| Энергоэффективность | Снижение теплопритоков летом и сохранение тепла зимой | Экономия на кондиционировании до 20–30%, снижение нагрузки на отопление |
| Защита от УФ-излучения | Блокировка до 99% ультрафиолетовых лучей в затемненном режиме | Предотвращение выгорания мебели, отделки, картин и напольных покрытий |
| Визуальный комфорт | Плавная регулировка светопропускания без мерцания | Снижение бликов на экранах, отсутствие резких перепадов освещенности |
| Эстетика и минимализм | Отсутствие механических элементов, карнизов, ламелей | Чистые линии в интерьере, возможность панорамного остекления без визуального шума |
| Экологичность | Низкое энергопотребление, отсутствие вредных выбросов | Соответствие стандартам «зеленого» строительства (LEED, BREEAM) |
Электрохромные стекла снижают эффект «теплового удара» для остекления — плавное изменение температуры поверхности уменьшает риск термического растрескивания, что особенно важно для крупноформатных фасадов.
Сферы применения электрохромных стекол
Электрохромные стекла находят применение там, где важны динамический контроль света, энергоэффективность и визуальная эстетика. Технология универсальна: она одинаково хорошо работает в панорамных фасадах небоскребов и в компактных интерьерных перегородках.
Архитектура и фасадное остекление
В коммерческой и премиальной жилой застройке электрохромные фасады решают задачу адаптивной солнцезащиты: стекло автоматически затемняется в часы пиковой инсоляции, снижая нагрузку на системы кондиционирования и сохраняя панорамный вид. Компания «ХАРТЕК» реализует такие проекты под ключ — от теплотехнического расчета до монтажа и настройки автоматики, обеспечивая соответствие фасада как архитектурной концепции, так и нормам энергоэффективности.
Интерьерные решения

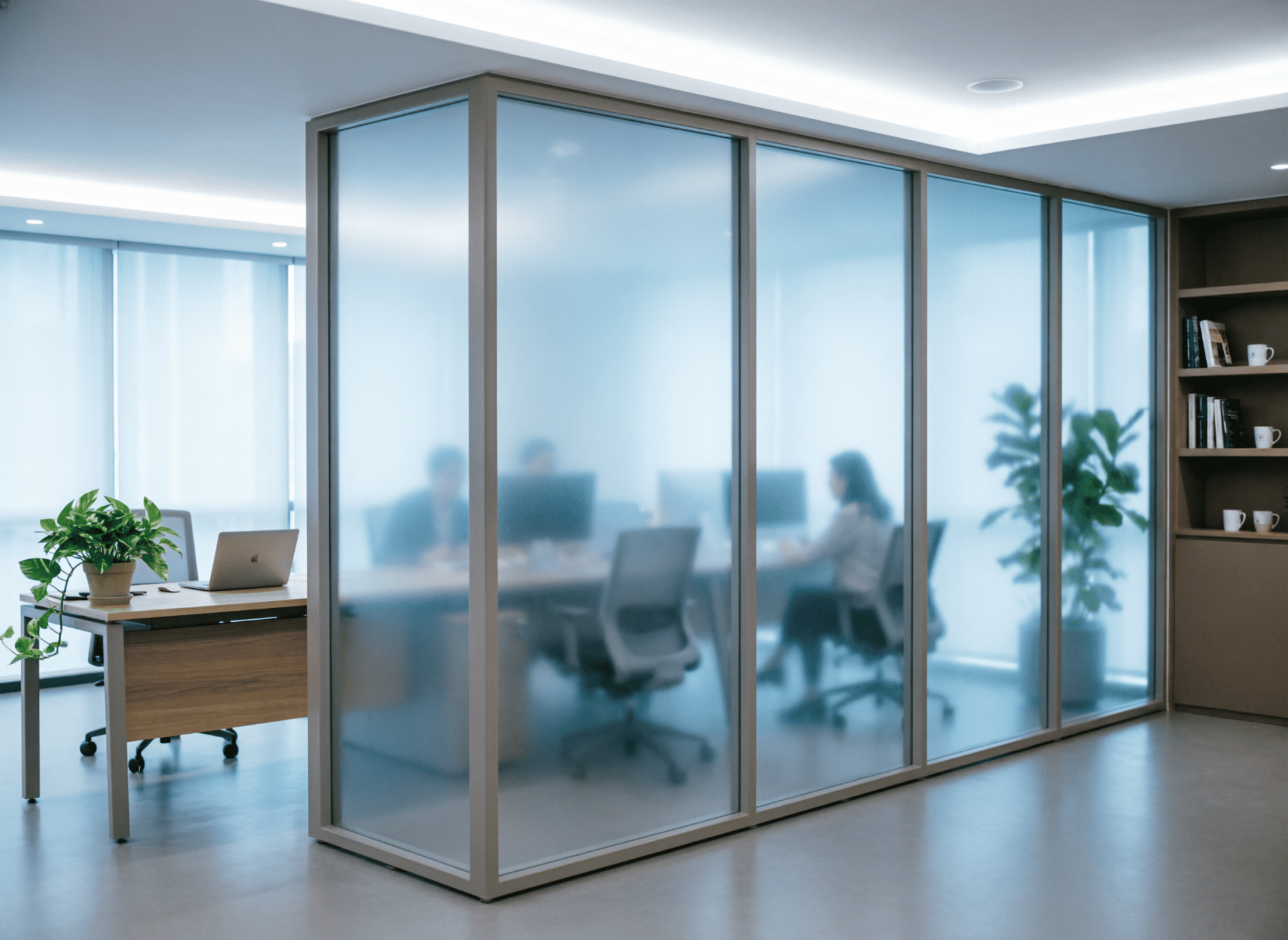

Внутри помещений электрохромные стекла заменяют традиционные способы зонирования: перегородки из «умного» стекла мгновенно переключаются между прозрачностью и приватностью, не занимая полезную площадь и не требуя ухода за текстилем. Это решение востребовано в офисах (переговорные, кабинеты), частных интерьерах (ванные, спальни, зимние сады) и общественных пространствах. Специалисты «ХАРТЕК» помогают интегрировать такие конструкции в дизайн-проект, подбирая формат стекла, профиль и способ управления под задачи конкретного помещения.
Специализированные объекты
Электрохромные технологии эффективно закрывают потребности отраслей с особыми требованиями к остеклению. В медицинских учреждениях они обеспечивают регулировку освещенности и приватность без нарушения стерильности, в банковских и ритейл-пространствах — защиту конфиденциальной информации и экспонатов от выгорания, в музеях и выставочных залах — дозированное освещение без ущерба для визуального восприятия. «ХАРТЕК» имеет опыт работы с такими проектами и гарантирует соответствие конструкций отраслевым нормативам (СанПиН, ГОСТ, пожарная безопасность).
Электрохромное стекло наиболее эффективно там, где требуется гибкость управления светом и микроклиматом. В «ХАРТЕК» возможна совместная работа с компанией, которая проводит аудит объекта и помогают определить зоны, где технология даст максимальный эффект — без переплат и избыточных решений.
Заключение: электрохромные стекла — инвестиция в комфорт и энергоэффективность
Электрохромные стекла давно перестали быть экспериментальной новинкой и стали рабочим инструментом современной архитектуры. Технология закрывает три ключевых запроса заказчика: управляемую приватность, визуальный комфорт и снижение эксплуатационных расходов. В отличие от статичной тонировки или механических солнцезащитных систем, «умное» остекление адаптируется к изменениям внешней среды в реальном времени, работая на микроклимат помещения без постоянного участия человека.
Выбор электрохромного стекла — это стратегическое решение, а не просто апгрейд интерьера или фасада. Экономия на климатическом оборудовании, защита мебели и отделки от выгорания, отсутствие потребности в обслуживании штор или жалюзи позволяют окупить первоначальные вложения в течение 5–7 лет. При этом функциональность и эстетика пространства возрастают с первого дня эксплуатации.
Компания «ХАРТЕК» сопровождает такие проекты на всех этапах: от подбора типа конструкции и расчета энергоэффективности до проектирования схемы питания, монтажа и пусконаладки системы управления. Мы работаем не с отдельными панелями, а с инженерными решениями, которые интегрируются в объект без потери сроков и бюджета.
Часто задаваемые вопросы
1. Насколько дороже электрохромное стекло по сравнению с обычным остеклением?
Электрохромные конструкции относятся к премиум-сегменту: цена за м² в 3–5 раз выше стандартного стеклопакета. Однако технология окупается за 5–7 лет за счет экономии на кондиционировании, отсутствия затрат на обслуживание штор и защиты интерьера от выгорания.
2. Какой срок службы у электрохромного стекла?
Ресурс качественных электрохромных панелей составляет 20 000–100 000 циклов переключения, что эквивалентно 10–20 годам ежедневной эксплуатации. При соблюдении условий монтажа и обслуживания деградация оптических свойств минимальна.
3. Сложно ли установить электрохромное стекло в уже готовый интерьер?
Монтаж требует предварительной подготовки: подвод низковольтного питания (1–5 В) и размещение блока управления. В новых объектах это закладывается на этапе черновых работ; в существующих интерьерах возможны решения с минимальным вмешательством (например, пленочные модули).
4. Сколько энергии потребляет электрохромное стекло?
Энергия расходуется только в момент переключения (1–5 Вт/м² в течение 30–180 секунд). В статичном состоянии (прозрачном или затемненном) потребление равно нулю. Для сравнения: полное переключение перегородки 3 м² требует меньше энергии, чем часовая работа светодиодной лампы.
5. Чем электрохромное стекло отличается от жидкокристаллической пленки (PDLC)?
Электрохромные стекла плавно регулируют степень прозрачности и не потребляют энергию в статичном состоянии, но переключаются медленнее (30–180 сек). Пленки PDLC работают по принципу «вкл/выкл» (матовый/прозрачный), переключаются мгновенно, но требуют постоянной подачи тока для поддержания режима.
