Реконструкция офисно-торговых пространств требует особого внимания к архитектурным деталям, формирующим облик здания и обеспечивающим комфорт посетителей. Реализованный компанией «Хартек» проект стеклянных козырьков для ОТЦ «Дубровка» стал примером того, как современные светопрозрачные конструкции органично вписываются в существующую архитектуру, решая при этом сложные инженерные задачи.
Особенности проекта и инженерные вызовы

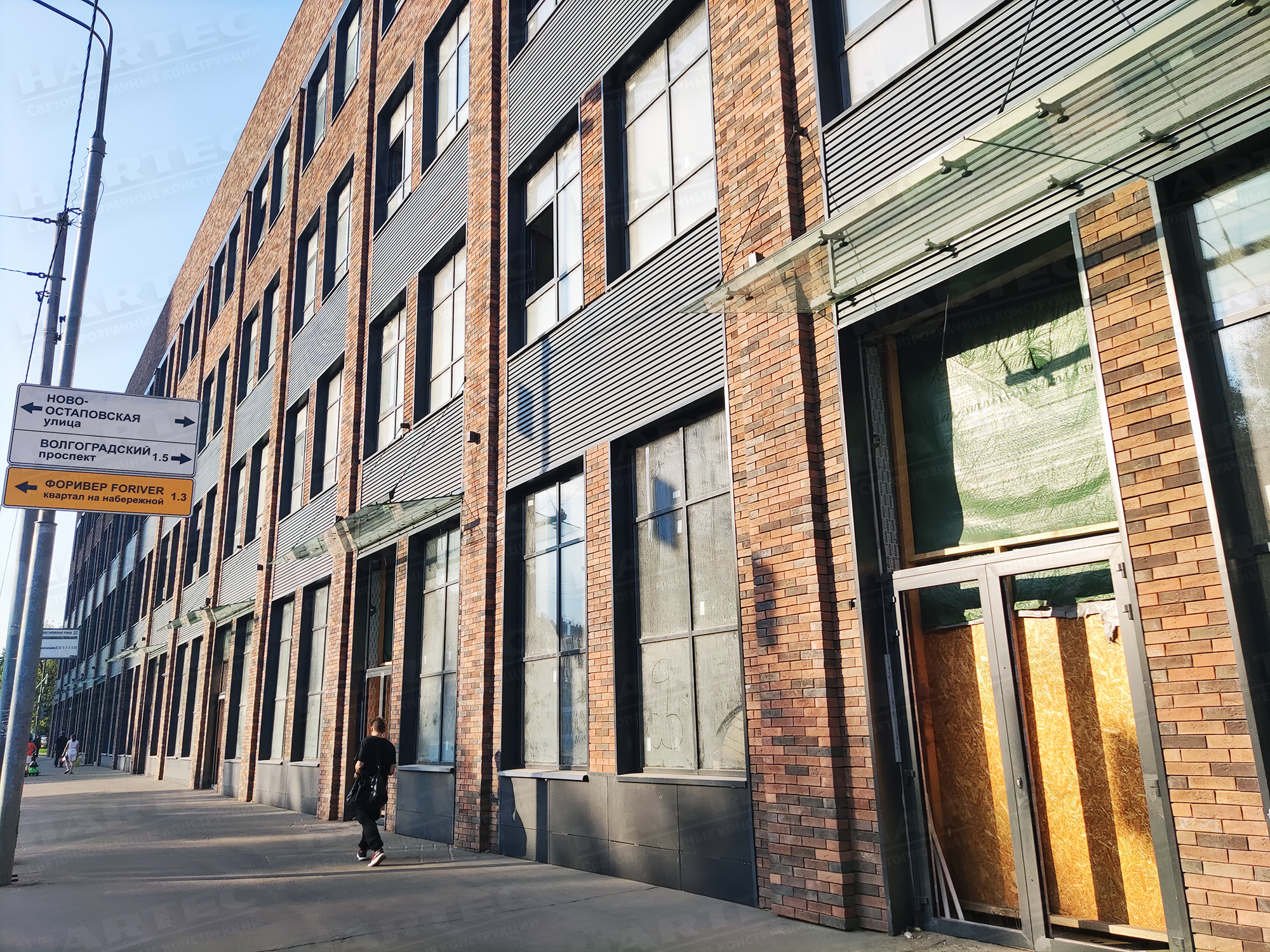

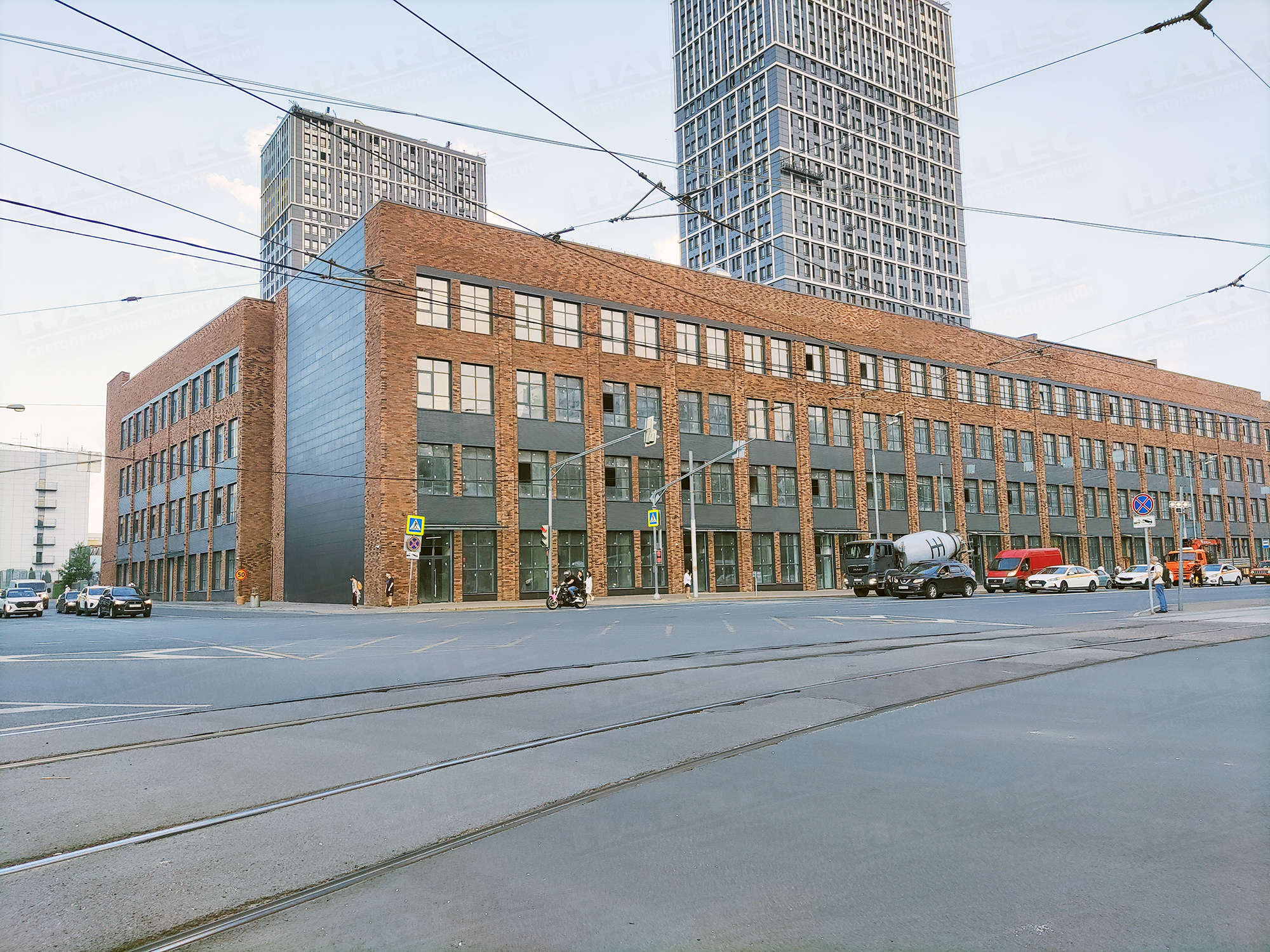

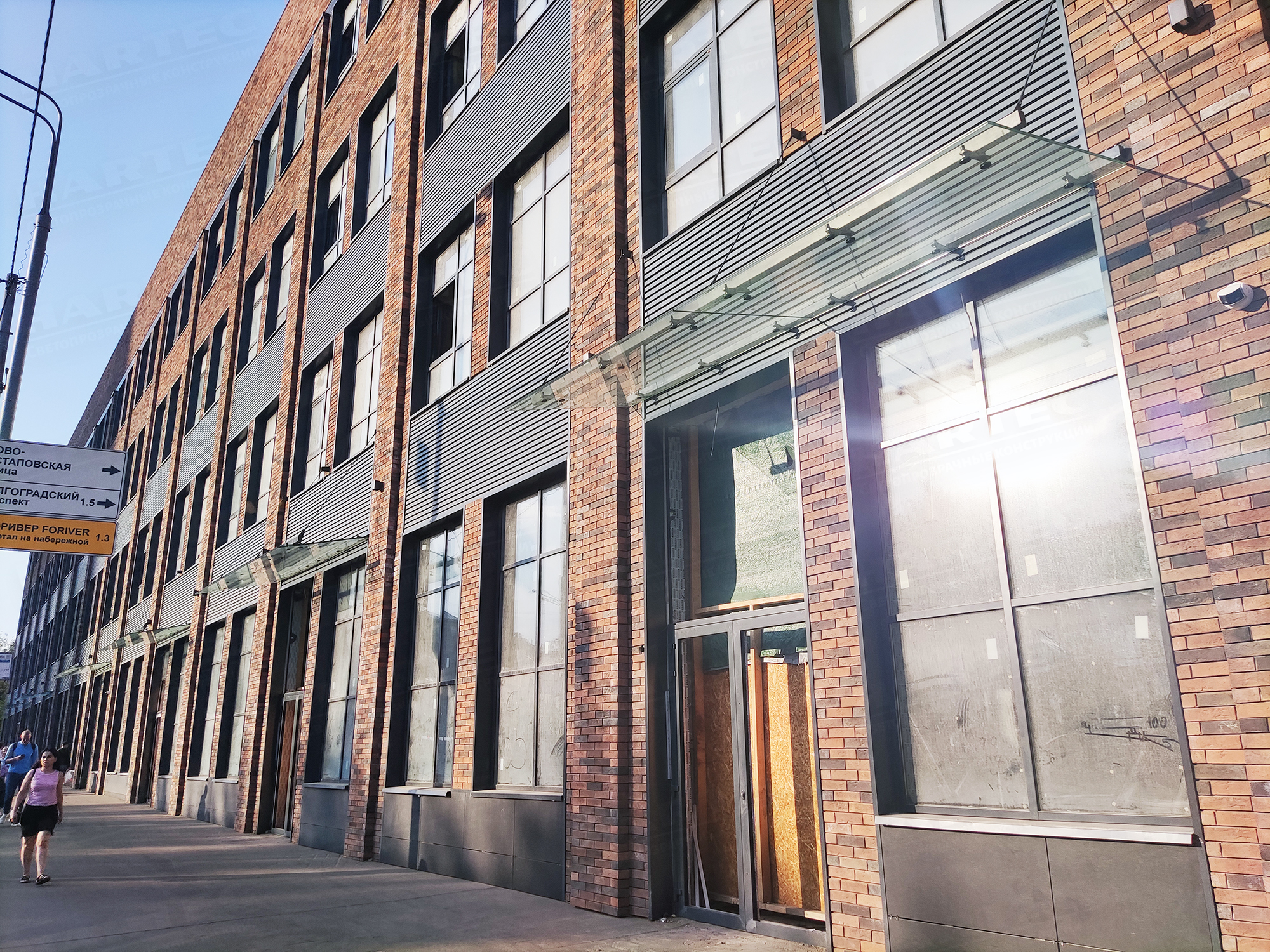

Здание офисно-торгового центра «Дубровка» было оснащено группой входных козырьков ванных типов с металлическим каркасом. Ключевой сложностью проекта стала необходимость монтажа стеклянных конструкций на уже существующий вентилируемый фасад. Подобные задачи требуют особого подхода к проектированию креплений, поскольку нагрузка от стеклянного козырька не должна передаваться на элементы навесной фасадной системы, а должна перераспределяться непосредственно на основное основание стены.
Для решения этой задачи инженерами «Хартек» были спроектированы и применены специальные стальные кронштейны, проходящие сквозь слой вентилируемого фасада и закрепленные в несущем основании. Такой подход обеспечивает надежность конструкции при сохранении целостности и герметичности фасадной системы.
Технические решения и материалы

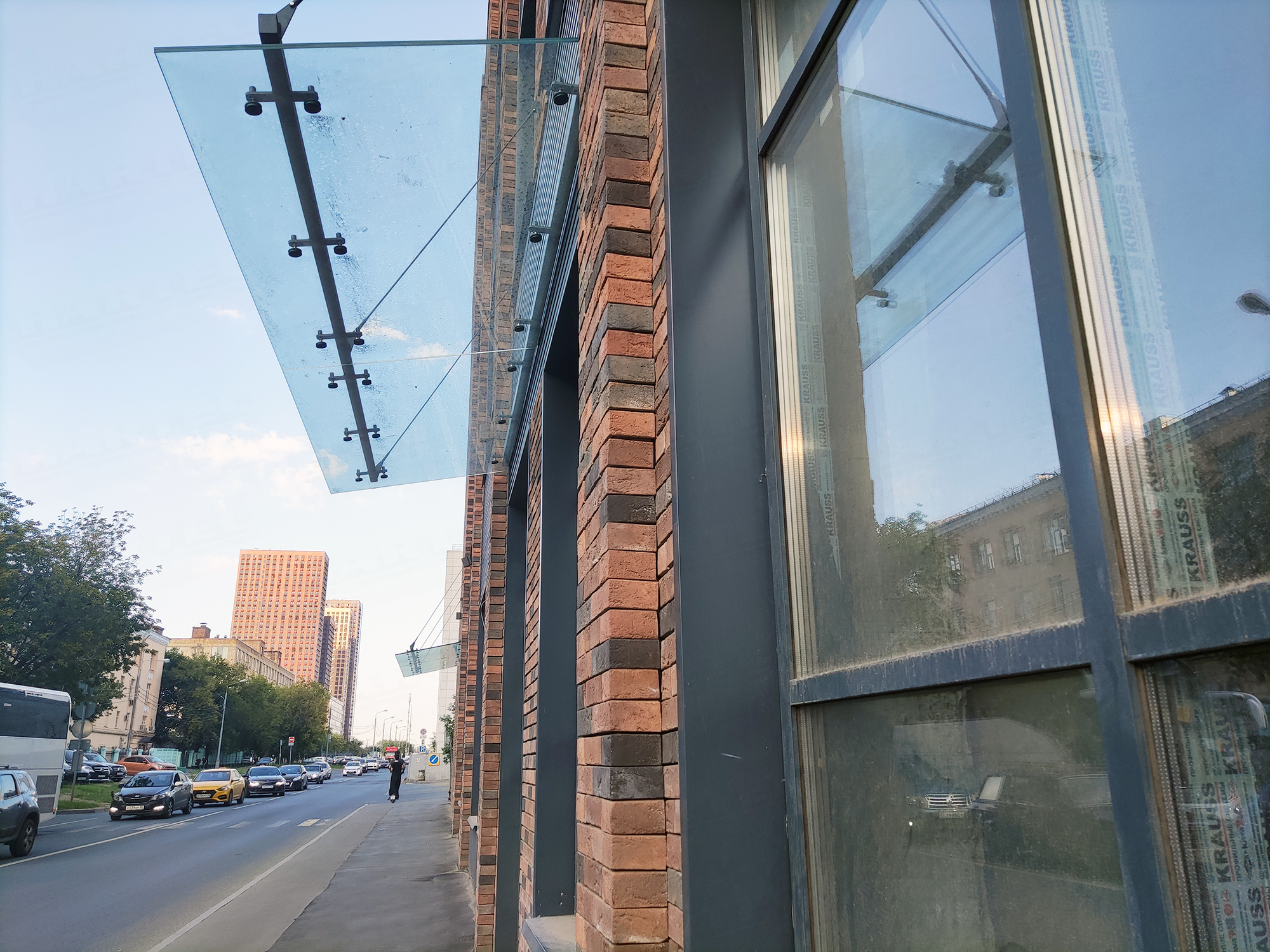

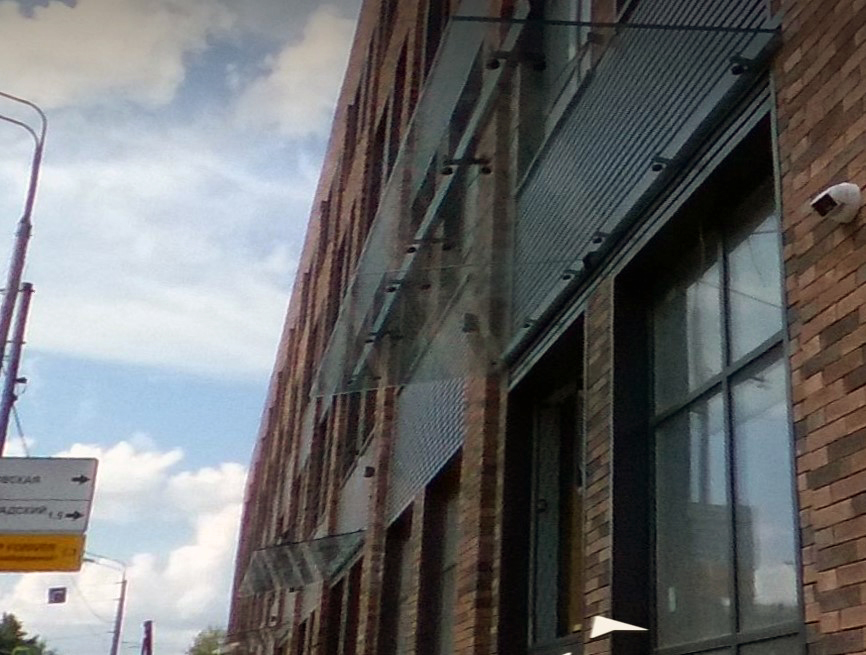

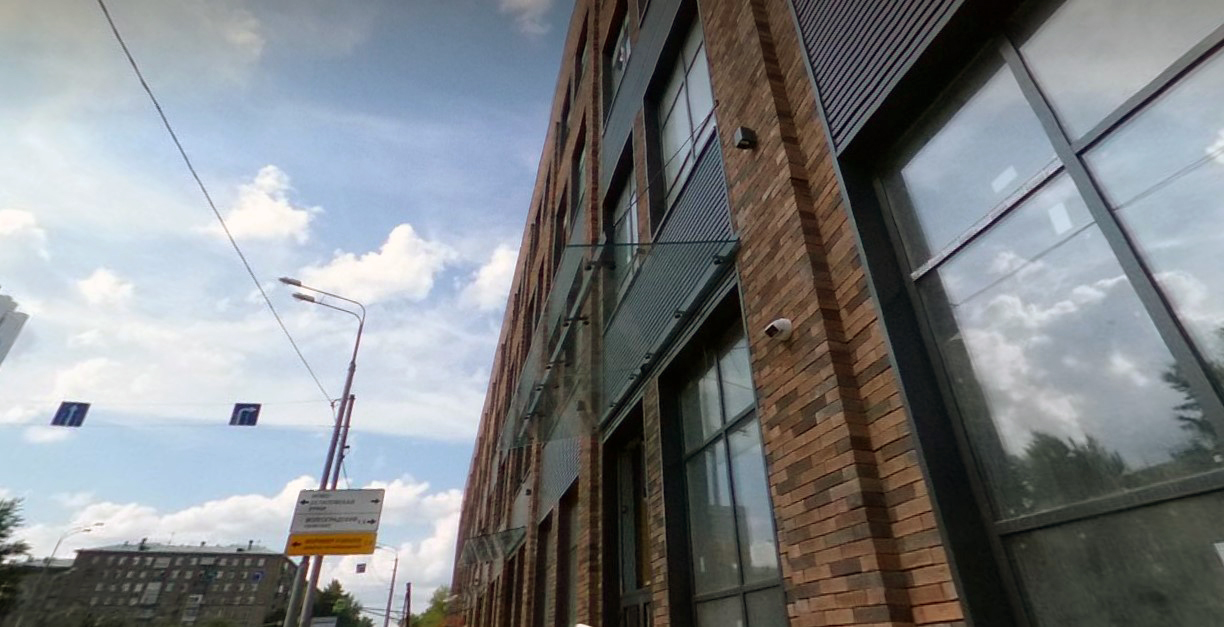

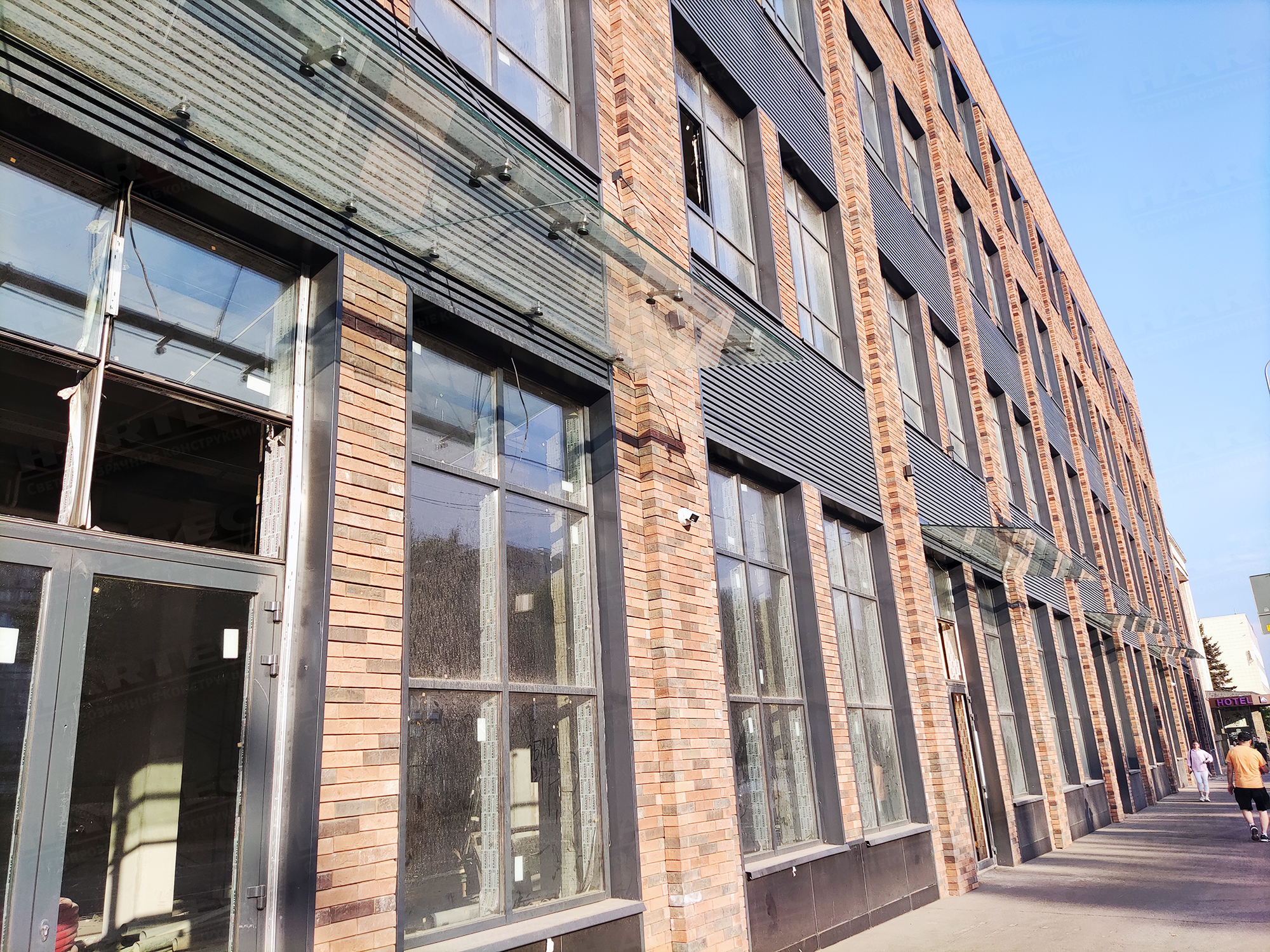

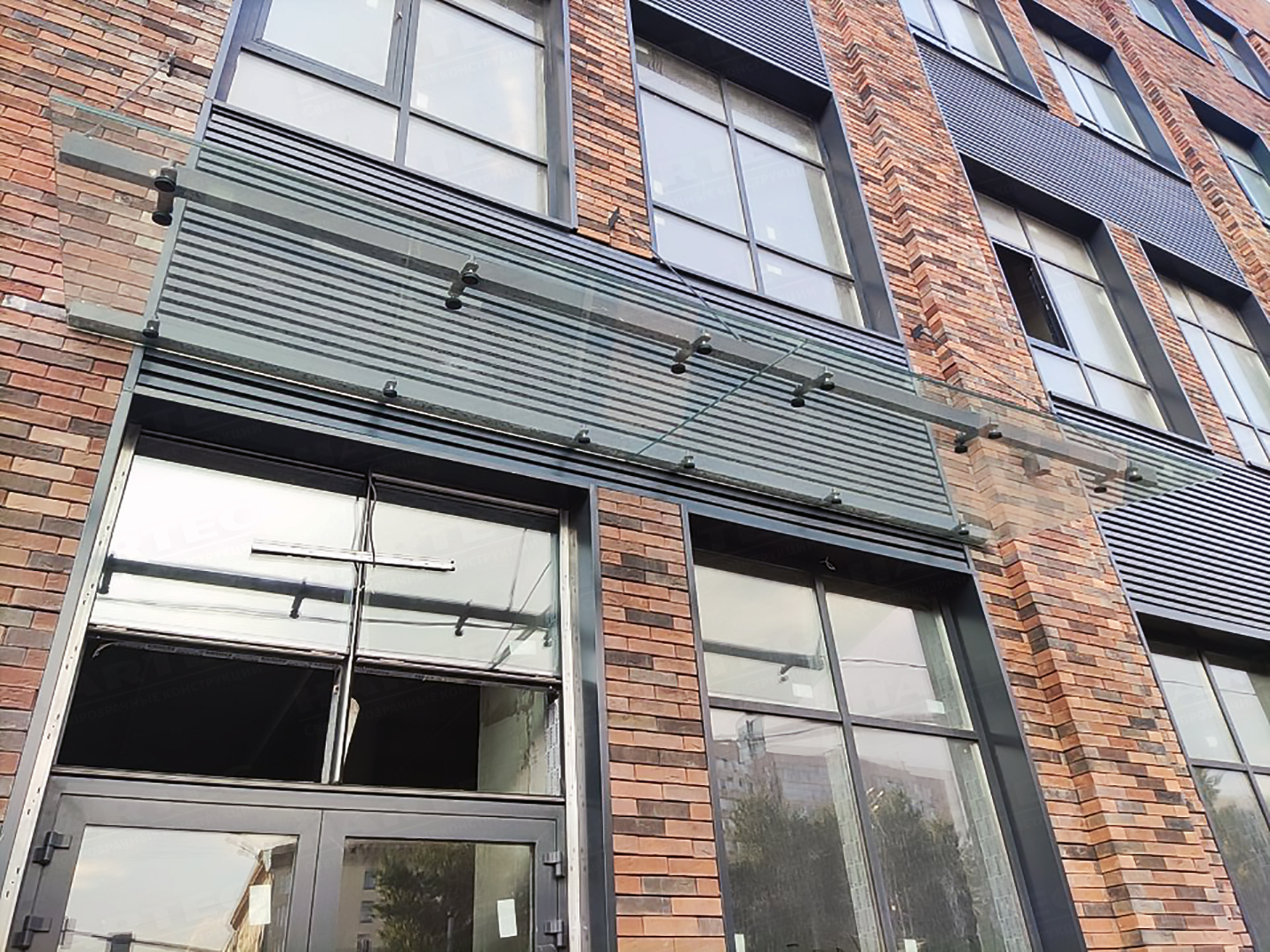

В основе козырьков лежит вантовая схема крепления, при которой стеклянное полотно удерживается системой стальных тяг. Эта конструкция визуально облегчает навес, создает эффект парящего стекла и обеспечивает максимальную прозрачность входной группы. Для остекления было выбрано закаленное стекло триплекс толщиной 10+10 мм. Многослойная структура триплекса гарантирует безопасность эксплуатации: даже при экстремальных нагрузках или повреждении одного из слоев стекло не рассыпается на осколки, а удерживается полимерной пленкой. Прозрачное исполнение с полированными торцами обеспечивает эстетичный внешний вид конструкции, соответствующий статусу торгово-офисного центра.
Металлические элементы конструкции выполнены из нержавеющей стали марки AISI304, отличающейся высокой коррозионной стойкостью и долговечностью. Фурнитура, тяги и крепления стекла прошли покраску по системе RAL в соответствии с цветовым решением проекта, что позволило гармонично интегрировать металлические элементы в архитектурный облик здания.
Несущий каркас козырьков изготовлен из стальных балок сечения 80х60 мм, а для отдельных модификаций применены усиленные балки 140х60х4 мм. Все металлические конструкции прошли антикоррозийную обработку и окраску, обеспечивающую длительную эксплуатацию без потери внешнего вида.
Преимущества вантовых стеклянных козырьков
Выбор вантовой схемы крепления для ОТЦ «Дубровка» обусловлен рядом преимуществ, которые эти конструкции дают как с эстетической, так и с практической точки зрения. Стеклянные козырьки на тягах визуально не перегружают фасад, сохраняют максимальное естественное освещение входной зоны и создают современный облик здания.
Вантовые конструкции эффективно защищают посетителей от атмосферных осадков, сосулек и возможных падающих элементов фасада. При этом они отличаются высокой прочностью и надежностью, что подтверждается официальной исполнительной документацией, сертификатами и паспортами качества, которые компания «Хартек» предоставляет по запросу.
Комплексный подход к реализации

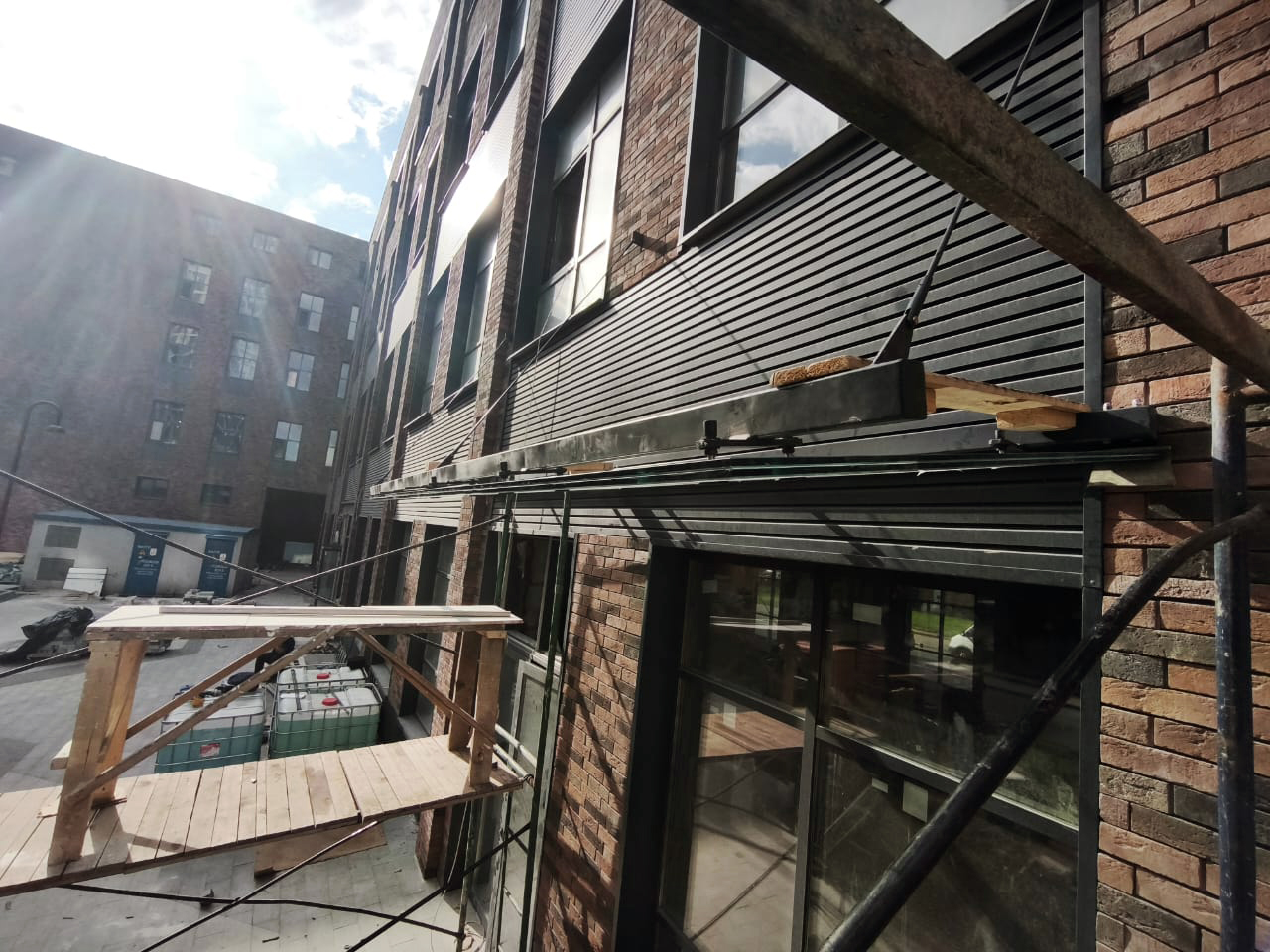

Проект для ОТЦ «Дубровка» включал полный цикл работ: от проектирования с учетом особенностей существующего вентилируемого фасада до изготовления конструкций и их монтажа. Тщательная проработка узлов крепления через фасадную систему, точный расчет нагрузок и профессиональный монтаж обеспечили долговечность и безопасность установленных козырьков.
Реализованный объект демонстрирует возможности компании «Хартек» в сфере проектирования и монтажа светопрозрачных конструкций повышенной сложности, включая работы с вентилируемыми фасадами и нестандартными креплениями.
